Průvodce výběrem plechu vysokoteplotního těsnění: Které materiály jsou vhodné pro 500°Cand vyšší?

1. Úvod

1.1 Proč na výběru správného vysokoteplotního těsnění záleží

Při extrémních provozních podmínkách zvolte správný vysokoteplotní těsnění se stává kritickým. Neadekvátní volby mohou vést k netěsnostem, prostojům nebo selhání komponent. Pro aplikace, kde je teplota 500 °C nebo vyšší, musí materiál odolávat nejen teplu, ale také oxidaci, tečení a chemickému napadení.

1.2 Přehled: co rozumíme službou „500°Cand nad“.

V tomto průvodci považujeme „nad 500 °C“ za kontinuální nebo cyklický provoz na této prahové hodnotě nebo za ní. Mnoho standardních těsnících plechů nemůže spolehlivě fungovat v tomto rozsahu, proto se zaměřujeme na řešení pro aplikace se zvýšenými teplotami, jako jsou výfukové systémy, příruby kotlů, turbíny a další vysokoteplotní zařízení.

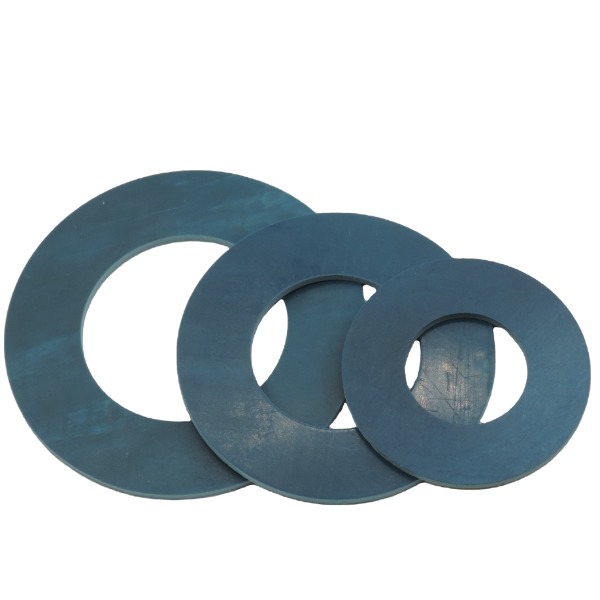

Těsnění příruby 7900/7925/7950 Modré stlačené aramidové vlákno/nitrilové pojivo

2. Pochopení požadavků na aplikace těsnění při extrémních teplotách

2.1 Teplota, tlak a chemické prostředí

• Teplota: kontinuální versus podmínky špičky, potenciál pro oxidaci nad ~500 °C.
• Tlak: vyšší tlak znamená, že čela těsnění musí udržet těsnění při zatížení a namáhání při tečení.
• Chemické médium: pára, spaliny, agresivní kyseliny/zásady mohou doprovázet vysokou teplotu.

2.2 Konstrukce příruby, zatížení šroubů a komprese těsnění

• Správné vyrovnání přírub a povrchová úprava jsou zásadní pro využití schopností materiálu.
• Zatížení šroubu musí vyvolat dostatečné namáhání těsnění bez poškození plechu.
• Při vysoké teplotě se může těsnění uvolnit nebo posouvat; konstrukce příruby to musí umožňovat.

2.3 Trvanlivost, odolnost proti oxidaci a tečení při vysokých teplotách

• Některé materiály degradují při oxidaci nad ~600°C, pokud nejsou použity speciální úpravy.
• Relaxace při tečení snižuje v průběhu času namáhání těsnění – výběr desky s nízkým tečením je zásadní.
• Dlouhodobý provoz vyžaduje výběr nejen "teplotně odolných", ale také chemicky stabilních materiálů.

3. Běžné materiály těsnění a jejich vhodnost pro >500°C

3.1 Pružné desky na bázi grafitu

Pružné grafitové desky jsou často první volbou pro těsnění při zvýšených teplotách. Mohou pracovat až do teploty přibližně 400-450 °C v oxidačním prostředí a se speciálními inhibitory až do ~500 °C nebo více.

3.2 Desky na bázi slídy/fylosilikátu

Když se provozní teploty přiblíží nebo překročí 500 °C, slída nebo fylosilikátové materiály se stanou životaschopnými. Některé plechy jsou za určitých podmínek dimenzovány až do ~1200°C.

3.3 Kovem vyztužené vysokoteplotní těsnící plechy (polokovové, kovové opláštěné atd.)

Pro extrémní podmínky kombinující vysokou teplotu, tlak a agresivní média poskytují polokovové nebo kovem vyztužené plechy konstrukční podporu při použití vysokoteplotních plniv. Jsou ideální tam, kde nestačí jednoduché pružné prostěradlo.

3.4 Srovnávací tabulka: materiál vs maximální teplota vs klíčové vlastnosti

Pro rychlé porovnání možností:

*Stálé teplotní hodnocení – špičky nebo přechodné špičky se mohou lišit a vyžadovat větší rezervu.

4. Jak vybrat a vysokoteplotní těsnění pro vaši aplikaci (krok za krokem)

4.1 Definujte provozní podmínky (teplota, tlak, médium)

• Identifikujte maximální trvalou teplotu a také případné přechodné špičky.
• Určete vnitřní tlak, třídu příruby a médium (pára, plyn, kyselina atd.).
• Zaznamenejte, zda je přítomno kyslíkové/oxidační prostředí (to ovlivňuje výběr materiálu nad ~600°C).

4.2 Srovnejte materiálové schopnosti (například pomocí a vysokoteplotní těsnění for 500 °C applications )

Použijte výše uvedenou srovnávací tabulku, abyste sladili své podmínky s limity materiálu. Pokud například vaše čela přírub pracují při 550 °C v prostředí páry, pak samotný flexibilní grafit může být okrajový; možná budete potřebovat slídu nebo plech vyztužený kovem.

4.3 Zkontrolujte zatížení příruby a šroubu

• Ujistěte se, že tuhost příruby, krouticí moment šroubů a napětí v usazení těsnění jsou vhodné pro vybraný plech těsnění.
• Neodpovídající konstrukce příruby může vyvrátit i možnosti vysokoteplotního těsnění.

4.4 Zvažte dlouhodobý výkon a údržbu

• Vybírejte pro odolnost proti tečení, oxidační stabilitu, chemickou odolnost a životnost.
• Pokud hodnotíte **bezazbestovou vysokoteplotní těsnicí desku nad 500 °C**, ujistěte se, že pojivo, vlákna a výztuž jsou bezazbestové a jsou ověřené pro provoz.

4.5 Příklad rozhodovacího vývojového diagramu / tabulky pro jak vybrat vysokoteplotní těsnicí pás pro 500 °C plus servis

5. Případová studie / aplikace v reálném světě ze zázemí naší společnosti

5.1 Představení naší společnosti – JiangsuJintaiSealingTechnologyCo., Ltd. a kontext značky

Naše společnost byla založena v roce 2004 a sídlí v Taixingu v provincii Ťiang-su a díky dlouholetým zkušenostem s výrobou, komplexními systémy řízení kvality a exportem do východní Evropy, jihovýchodní Asie a Afriky si vybudovala solidní pověst. Pod naší špičkovou značkou těsnících produktů se zaměřujeme na poskytování vysoce kvalitních těsnících řešení pro lodní, energetický, železářský a ocelářský, chemický a strojírenský průmysl.

5.2 Jak aplikujeme proces výběru v projektu s vysokou teplotou nad 500 °C

V nedávném projektu pro klienta z oblasti energetiky byla provozní teplota příruby ~550 °C a médiem byla přehřátá pára s některými oxidačními plyny. Pomocí výše uvedeného postupu krok za krokem jsme vybrali plech na bázi slídy vyztužený nosičem z nerezové oceli, který zajišťuje, že těsnění vydrží vysokou teplotu a tlak, aniž by se předčasně posouvalo nebo selhalo.

5.3 Klíčové ponaučení a osvědčené postupy

• Vždy určete teplotu, tlak a médium jasně *vpředu*.
• Vysokoteplotní těsnicí plechy jsou jen tak dobré, jak dobré je provedení a montáž příruby.
• Údržba a kontrola: po instalaci sledujte známky tečení, oxidace nebo relaxace.

6. Údržba, instalace a tipy pro dlouhodobý servis

6.1 Doporučené postupy při instalaci vysokoteplotních těsnících desek

• Pečlivě očistěte čela přírub; zajistit rovinnost a rovnoběžnost.
• Použijte správný utahovací moment šroubu a v případě potřeby jej po tepelném cyklování dotáhněte.
• Použijte správné namáhání těsnění a vyhněte se nadměrnému stlačení, které by mohlo poškodit vysokoteplotní listový materiál.

6.2 Sledování a kontrola během provozu

• Zkontrolujte nastavení creepové komprese, netěsnost příruby, uvolnění těsnění.
• Zkontrolujte vizuálně (pokud je to možné) nebo sledováním, zda nedošlo k abnormálním výkyvům teploty nebo tlaku.

6.3 Běžné způsoby selhání a jak se jim vyhnout

• Oxidace grafitové desky při použití mimo určené prostředí → zvolte slídový v oxidační atmosféře.
• Uvolnění tečení vedoucí k únikovým cestám → zajistěte dostatečné napětí v sedle a robustní konstrukci příruby.
• Nesouosost příruby nebo nerovnoměrné zatížení šroubů → zajistěte správné instalační procesy.

7. Nejčastější dotazy

• Q1: Jakou maximální teplotu zvládne typická vysokoteplotní těsnicí deska?
  A1: Záleží na materiálu. Například flexibilní grafit zvládne ~450-500°C v oxidujícím vzduchu; slídové desky mohou za správných podmínek zpracovat až ~800–1200 °C.
• Q2: Mohu použít fólii na bázi pryže pro provoz při 500 °C?
  A2: Obecně ne. Pryžové/elastomerové desky jsou obvykle dimenzovány pod 300–400 °C. Potřebujete kompozitní nebo anorganický vysokoteplotní plech.
• Q3: Co znamená „bezazbestový vysokoteplotní těsnicí plech nad 500 °C“?
  A3: To znamená, že deska používá moderní vlákna nebo anorganická plniva (slída, fylosilikát, grafit atd.) bez azbestu a je dimenzována pro nepřetržitý provoz nad 500 °C. Vždy potvrďte datové listy a certifikaci.
• Q4: Je příprava přírub důležitá při použití vysokoteplotních těsnění?
  Odpověď 4: Ano – i ten nejlepší plech bude prosakovat, pokud jsou čela přírub nekvalitní, šrouby nejsou správně utaženy nebo je namáhání v sedle nedostatečné.
• Q5: Jak často bych měl kontrolovat nainstalované těsnění na 500 °C plus servis?
  A5: Závisí na aplikaci, ale doporučuje se pravidelná kontrola po počátečních tepelných cyklech a pravidelné kontroly deformace při tečení nebo stlačení. Pokud dojde k abnormálním událostem (nadměrná teplota, tlakové špičky), je zaručena okamžitá kontrola.

8. Závěr

Výběr vpravo vysokoteplotní těsnění (a hlavně správnou variantu, když potřebujete a vysokoteplotní těsnění material selection guide 500°C ) je vícefaktorový proces zahrnující teplotu, tlak, médium, návrh příruby a instalaci. Systematickým dodržováním výše uvedených kroků a výběrem správného materiálu (např bezazbestový vysokoteplotní těsnicí plech nad 500 °C nebo plech na míru pro extrémní služby) můžete zajistit spolehlivý těsnicí výkon a dlouhou životnost zařízení. Jako zkušený výrobce/vývozce s komplexními systémy kvality a globálním zapojením do projektů my ve společnosti JiangsuJintaiSealingTechnologyCo., Ltd. vítáme příležitosti pomoci s vašimi problémy s těsněním při vysokých teplotách.
